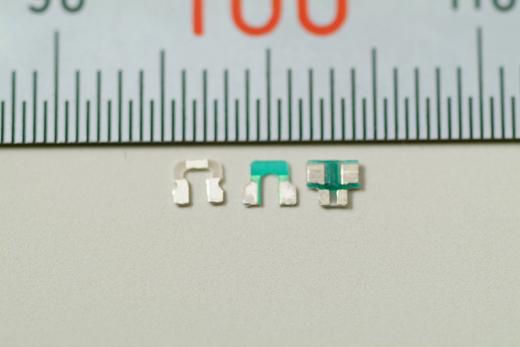

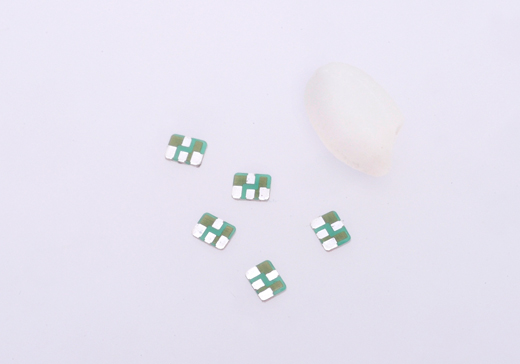

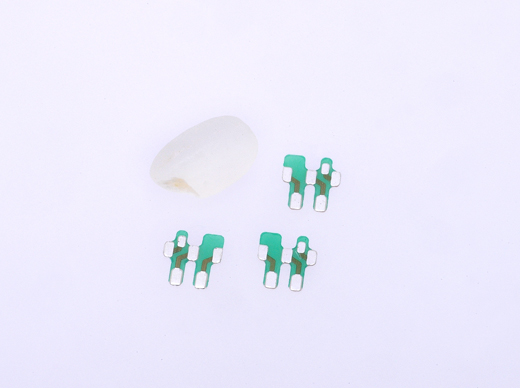

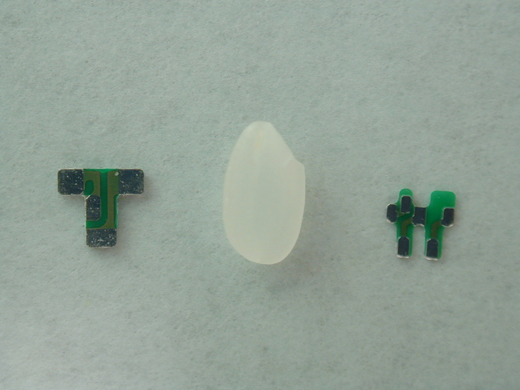

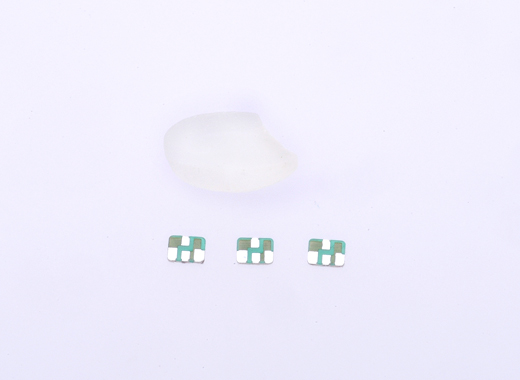

極小・精密リジット基板

超小型、精密リジット基板のことなら専門メーカーの株式会社三陽におまかせください。
製造工程を一貫して行う独自の生産システムを構築していますので、コスト面はもちろん試作基板製造から大量生産まで対応できます。
40年の経験と実績であらゆる問題を解決してきた経験と実績で超小型、精密リジット基板の試作短納期で制作可能。
豊富なカラーバリエーションと裏面接着テープ貼り付け加工や剥離型表面保護マスク印刷に対応できます。
金型メンテが容易でデリバリーが正確。
片面・両面・多層対応可能お客様のあらゆるニーズに対応いたします。

SANYOの極小・精密リジット基板の特徴

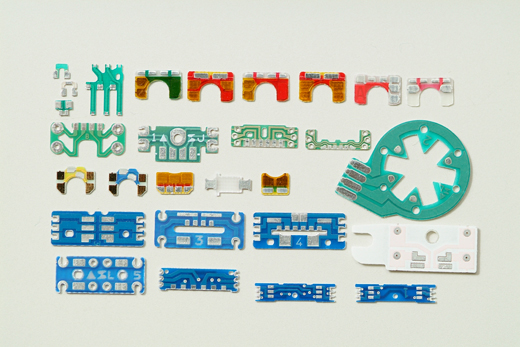

Point.01 豊富なカラーバリエーション！

組み立て段階でのミスがないようにと色を変えてのリジット基板のニーズがあります。
製品製造時の品質管理部分の徹底と効率化を図り、納期短縮などにも役立ちます。

Point.02 裏面接着テープ貼り付け加工や剥離型表面保護マスク印刷に対応！

基板を貼り付ける接着テープを裏面に加工し、基板を組み立てる際に熱を加えれば、そのまま基板に張り付きます。
加工が一つ減るので納期、コストダウンでの効果が出ます。
剥離型表面保護マスク印刷で保護マスクをしております。
運搬時、組み立て時の金メッキをキズやホコリから守ります。
使用する直前にシートを剥がすだけで便利です。

Point.03 取り数の少ない金型で高速プレス製法なので金型メンテが容易､デリバリーが正確

コマ数は少ないが高速プレスで速く行うことで金型メンテを少なくしている為、
トラブルも無く、正確なデリバリーを可能にしています。

PAGE TOPへ

製品仕様

層数	片面、両面、多層
基板材料	ガラスエポキシFR-4、CEM-3、BTレジン材
表面処理	金、ニッケル下地電解、無電解メッキ0.3～1.0μm 鉛フリー半田電解メッキ10μm
その他	裏面接着テープ貼り付け加工、剥離型表面保護マスク印刷、SMT部品実装
最小Pitch	片面・両面0.16mm～
板厚	0.1mm～1.0mm
最小仕上がり穴径	0.25mm
用途例	磁気ヘッド用支持基板、光ピックアップ用中継基板、アクチュエータ基板、マイクロスピーカおよびレシーバ用中継基板、その他小型部品用中継、端子基板
